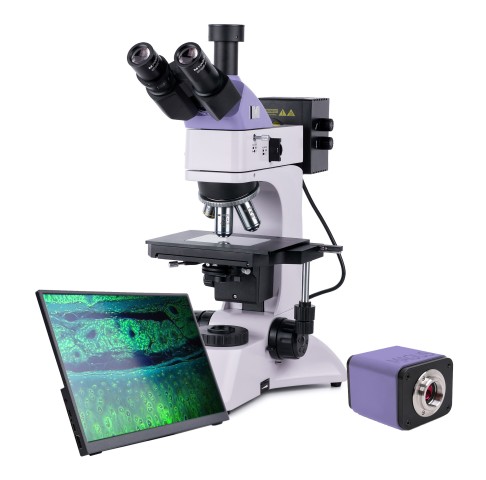

Metalurgický mikroskop MAGUS Metal D600 LCD

Doprava zdarma

S fotoaparátem a monitorem. Zvětšení: 50–600х. Trinokulární hlava, rovinné achromatické objektivy, 30 W halogenové osvětlovací soustavy pro pozorování v procházejícím a odraženém světle

Dostupnost: SKLADEM
Kód zboží:83025
Výrobce/Zn.:Magus
Odpovědnost za vady:24 měsíců

Sdílet |

Popis produktu
Dotaz k produktu

Metalografický mikroskop MAGUS Metal D600 LCD je určen ke studiu neprůhledných vzorků (kovů, slitin, nátěrů, polovodičových a dalších materiálů) v odraženém světle pomocí technik mikroskopie ve světlém poli a polarizační mikroskopie. Můžete studovat mikrostruktury na plochých a leštěných vzorcích. Osvětlení procházejícím světlem umožňuje pod mikroskopem zkoumat také částice zachycené na filtrech a průsvitné materiály (např. tenké vrstvy). Mikroskop je vhodný pro výzkum a analýzy prováděné geology, metalurgy, inženýry, archeology a odborníky v dalších vědních oborech.

Digitální fotoaparát

Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu. Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače.

Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0. Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS. Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".
Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.

Optika MAGUS Metal D600 LCD

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž fotoaparátu (není součástí dodávky). Světelný paprsek lze rozdělit do dvou poloh: 100:0 nebo 0:100, což znamená, že světelný paprsek můžete nasměrovat buď do digitálního fotoaparátu, nebo do tubusu okuláru. Trinokulární hlava je nakloněna o 30°, což je vhodné pro dlouhá pozorování. Na levém tubusu je kroužek pro nastavení dioptrií.

V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 600x. Pokud chcete zvýšit horní hranici zvětšení, můžete namontovat další okuláry. Revolverový nosič s objektivy je orientován směrem dovnitř. Současně lze namontovat pět objektivů – čtyři z nich jsou součástí sady a jeden slot je volný pro instalaci dalšího. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností vhodné pro mikroskopování ve světlém poli.

Osvětlení MAGUS Metal D600

Mikroskop je vybaven osvětlovacími systémy pro pozorování v procházejícím a odraženém světle. Oba používají 30 W halogenové žárovky s nastavitelným jasem napájené ze střídavého zdroje. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci.

Mikroskop je vybaven polarizačním zařízením pro pozorování v odraženém světle: vestavěným analyzátorem a odnímatelným polarizátorem. Aperturní a polní clony umožňují nastavit Köhlerovo osvětlení a v sadě jsou také barevné filtry. Aperturní clony a zdroj odraženého světla lze vystředit.

Systém osvětlení procházejícím světlem využívá tradiční Abbeho kondenzor, jehož polohu lze nastavit dvěma způsoby: vystředěním a nastavením výšky. Je doplněn výklopnou čočkou pro použití s objektivy s malým zvětšením. K dispozici jsou aperturní a polní clony, tzn. že můžete použít Köhlerovu metodu osvětlení.

Pracovní stolek a zaostřovací mechanismus MAGUS Metal 600 LCD

Maximální výška vzorku, který lze umístit na pracovní stolek, je 20 mm. Vzorek se posouvá pohybem stolku podél dvou os. Je doplněn skleněnou deskou, která se používá pro práci s neprůhlednými vzorky.

Pro nastavení zaostření se používá mechanismus hrubého a jemného ostření. Zaostřování je plynulé a přesné. Hrubé ostření má aretační knoflík a nastavení tuhosti. Knoflíky ostření jsou umístěny souose na obou stranách, takže při práci nemusíte držet ruce ve vzduchu; místo toho je můžete položit na stůl.

Příslušenství MAGUS Metal D600 LCD

Mikroskop MAGUS Metal 600 lze dále vybavit dalšími okuláry, objektivy s dlouhou pracovní vzdáleností, digitálními fotoaparáty a kalibračními sklíčky.

Klíčové vlastnosti MAGUS Metal D600 LCD:

Mikroskop pro studium neprůhledných plochých a leštěných vzorků v odraženém světle a průsvitných vzorků v procházejícím světle
Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
Zdroj procházejícího a odraženého světla: 30 W halogenová žárovka
Köhlerova osvětlovací metoda v procházejícím a odraženém světle, technika polarizační mikroskopie v odraženém světle
Prvky (clony a světelné zdroje) osvětlovací soustavy pro pozorování v odraženém světle, které lze vystředit, sada filtrů
Abbeho kondenzor s výklopnou čočkou, který se používá s objektivy s malým zvětšením
Široká škála přídavných objektivů a okulárů

Klíčové vlastnosti fotoaparátu:

Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD
60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění
Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady MAGUS Metal D600 LCD:

Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
LCD monitor MAGUS MCD20
Osvětlovací soustava pro pozorování v odraženém světle s krytem
Trinokulární hlava
Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
Skleněná deska pracovního stolku
Adaptér typu C-mount 1x
Šestihranný klíč
Síťový napájecí kabel
Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
Protiprachová krytka
Uživatelská příručka a záruční list

K dispozici na přání (není v ceně):

10x/22 mm okulár se stupnicí
12,5x/14 mm okulár (2 ks)
15x/15 mm okulár (2 ks)
20x/12 mm okulár (2 ks)
25x/9 mm okulár (2 ks)
Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
Digitální fotoaparát
Kalibrační sklíčko

Technické pakrametry MAGUS Metal D600 LCD:

Velikost balení (DxŠxV) 35.2x30.5x75
Přepravní hmotnost 14.5
Typ světlo / optické, metalografický
Hlava trinokulární
Hubice Siedentopf
Úhel sklonu hlavy 30°
Zvětšení, x 50–600 základní (*volitelně: 50–1000/1250/1500/2000/2500)
Rozsah zvětšení od 200x do 800x
Průměr tubusu okuláru v mm 30
Okuláry 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objektivy rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokální vzdálenost 45 mm (*volitelně: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (suchý))
Revolverový nosič pro 5 objektivů
Pracovní vzdálenost, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
Mezipupilární vzdálenost (IPD), mm 48 — 75 Stolek, mm 210x140 Zdvih stolku pomocí zaostřovacího mechanismu, mm 75/50
Pracovní stolek, mm dvouosý mechanický stolek, se skleněnou deskou
Dioptrická korekce okuláru, dioptrií ±5 (na levém tubusu)
Kondenzor s procházejícím světlem: středově a výškově nastavitelný Abbeův kondenzor, NA 1,25, nastavitelná aperturní clona a výklopná čočka objektivu, s aretačními šrouby
Zaostření koaxiální, hrubé ostření (25 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm)
S osvětlením halogenové
Regulace jasu ✓
Napájení 220±22 V, 50 Hz, AC síť
Typ světelného zdroje odražené a procházející světlo: 12 V/30 W
Světelné filtry zelená, modrá, žlutá, matná
Teplotní rozsah fotoaparátu, °C 5 — 35
Další vlastnosti vestavěný polarizátor a analyzátor
Typ uživatele zkušení uživatelé, profesionálové
Úroveň obtížnosti montáže a instalace komplikované
Možnosti použití metalurgický mikroskop
Umístění světelného zdroje duální
Metody pozorování světlé pole
Pouzdro/kufřík/taška v sadě protiprachová ochrana
Hmotnost, kg 11

Technické parametry Fotoaparát:

Snímač Sony Exmor/Starvis CMOS
Barevný/černobílý barevný
Megapixely 2
Maximální rozlišení, px 1920x1080
Velikost snímače 1/2" (7,2x4,05 mm)
Rozměr pixelu, mkm 3.75x3.75
Konektory rozhraní USB 2.0, HDMI 1,4
Paměťová karta SD až 32 GB
Možnost připojení dalších zařízení myš (USB), flash disk (USB)
Citlivost na světlo 1175 mV s 1/30 s
Poměr signálu k šumu 0,15 mV při 1/30 s
Expoziční čas 0,04 ms – 1000 ms
Záznam videa ✓
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení 60 při rozlišení 1920x1080 (HDMI), 50 při rozlišení 1920x1080 (USB)
Místo montáže trinokulární tubus, okulárový tubus namísto okuláru
Obrazový formát *.jpg, *.tif
Formát videozáznamů *.h264/*.h265, *.mp4
Spektrální rozsah, nm 380–650 (vestavěný IR filtr) Typ závěrky ERS (Electronic Rolling Shutter – elektronická rolovací závěrka)
Software HDMI: vestavěné; USB: MAGUS View Systémové požadavky Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej
Tělo CNC slitina hliníku
Napájení fotoaparátu DC adaptér 12 V, 1 A
Rozsah provozních teplot fotoaparátu, °C -10...+50
Rozsah provozní vlhkosti, % 30 — 80

Technické parametry Monitor:

Typ matrice IPS
Úhlopříčka displeje, palce 13.3
Rozlišení displeje, px 1920x1080 (Full HD)
Poměr stran 16:9 Jas, cd/m² 400
Počet zobrazovaných barev 16,7 m
Kontrast 1000:1
Horizontální/vertikální pozorovací úhel, ° 178/178
Velikost viditelné plochy obrazovky (ŠxV), mm 295x165
Rozteč pixelů (ŠxV), mm 0,154x0,154
Frekvence optického zdroje, Hz 60
Typ matrice podsvícení LED
Životnost podsvícení LED, h 50000
Rozhraní HDMI
Teplotní rozsah , °C -15...+55
Rozsah provozní vlhkosti, % 10 — 90
Napájení AC 110–220 V, DC 5–12 V/1 A (Type-C)
Spotřeba elektrické energie, W 12 (max.)
